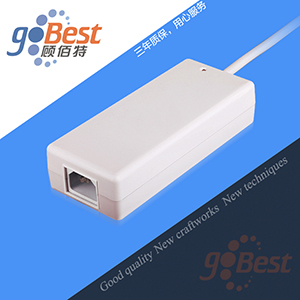

電源適配器簡介

電源適配器一般可分為插墻式和桌面式，是供電電源變換設備，一般由外殼、電源變壓器和整流電路組成，按其輸出類型可分為交流輸出型和直流輸出型。廣泛應用于液晶顯示器、監控系統、電子冰箱、小型家電等設備中。

電源適配器的作用

電源適配器地作用就是變壓器和整流器。家用交流電是220v，而我們電腦用地是直流12v(仿佛是)，所以，能夠肯定電源適配器就是變壓器兼整流器。那么適配器是變壓器，我們都應當知道，交流220v通過變壓器變壓，通過整流器變直流，這里是有消耗的，而這些消耗就會轉變?yōu)闊崃浚噪娫催m配器會發熱也是正常的。變壓器是硅鋼片做成地，變壓器通電后，產生磁通，磁通會招致硅鋼片間產生力地作用，從而產生嗡嗡聲音，這是正常的。但是過火大地聲音就不正常了，緣由很多：1、交流電電壓不穩定。2、芯片破損。3、匝間短路。4、元件損壞。

電源適配器的特性

電源轉換器(既AC轉DC)，由交流電轉換為直流電，再經過電腦，它是不能保護電腦的，但電腦里面有儲存電源的儲存器(也叫充電器)，所以在停電的時候可以保護電腦。開關電源與適配器都是開關電源，都由高頻開關管及其控制電路組成。適配器電源是一種穩壓開關電源，開關電源充電器是帶有浮充功能，電壓是隨電流的變小而變大，到最后是只有電壓而沒電流。

電源適配器標簽

多數筆記本電腦的電源適配器可以適合用于100～240V交流電(50/60Hz)。基本上大部份的筆記本電腦都把電源外置，用一條電源線和主機連接，這樣可以縮小主機的體積和重量，只有極少數的機型把電源內置在主機內。

在電源適配器上都有一個銘牌，上面標示著功率，輸入輸出電壓和電流量等指標，特別要注意輸入電壓的范圍，這就是所謂的“旅行電源適配器”，如果到市電電壓只有110V的國家時，這個特性就很有用了，有些水貨筆記本電腦是只在原產地銷售的，沒有這種兼容電壓設計，甚至只有110V的單一輸入電壓，在我國的220V市電電壓下插上就會燒毀。

電源適配器的種類

電源適配器主要分這兩種，開關電源和線性電源。

1、開關電源是利用現代電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，電源適配器的開關電源一般由脈沖寬度調制(PWM)控制IC和MOSFET構成

優點：工作效率高，體積小，可以在寬電壓范圍內工作。

缺點：對電源電路干擾較大，發生故障時檢修難度較大。

2、線性電源是將交流電經過變壓器變壓，整流電路整流濾波得到未穩定的直流電壓，電源適配器要達到高精度的直流電壓，必須經過電壓反饋電路調整輸出電壓。

優點：這種電源技術成熟，電路簡單，且沒有開關電源具有的干擾與噪音。

缺點：電壓反饋電路是工作在線性狀態，調整管的功耗大，轉換效率低，因使用電感式變壓器故設備重量大

電源適配器的應用

在消費類電子產品中應用非常廣泛，提供的輸出功率大多數都在100瓦以內，市場需求迅速增長。如電動自行車電池充電器、小尺寸液晶電視、筆記本電腦、打印機、DVD播放器和機頂盒等都有應用。早期的電源適配器大都選用線性變壓器，隨著消費類電子產品對電源適配器有高效率、寬輸入電壓范圍的要求，以及銅、鐵和人力成本的增加，這類電源適配器里面原來的線性變壓器大都逐漸被開關電源取代。
